適用範囲
　この規格は，建築物のコンクリート，セメント・モルタル面，プレキャストコンクリートなどの美装仕上げ塗りに用いる建築用耐候性上塗り塗料（以下，塗料という。）について規定する。
　この規格は，主要原料がふっ素樹脂，シリコン（シリコーン）樹脂又はポリウレタン樹脂を用いるもので，主剤と硬化剤とを混合し硬化させる塗料に適用する。（注：鋼構造物用 JISと指定材料の名称が異なる。土木業界と建築業界での用語が異なる？）
　等級
　塗料の等級は，耐候性の程度によって分類し，耐候性のよいものから 1級，2級及び 3級とする。
　品質
　ここでは，鋼構造物用耐候性塗料 A種の品質と異なる箇所を青字で紹介する。

　7.17 屋外暴露耐候性
　屋外暴露耐候性の試験は， 附属書 A による。
　附属書 A （規定）屋外暴露耐候性
　試験方法
　試験方法は，JIS K 5600-7-6 による。ただし，試験の期間，試験の頻度，暴露の角度，試験の開始時期， 観察項目，観察時期及び観察時の手順は，次による。
　a) 試験の期間は， 24 か月とし，試験の頻度は， 3 年に 1 回以上実施する。
　b) 試験片の暴露の角度は，水平に対し 30 度とする。
　c) 試験の開始時期は，毎年 4月又は 10月とする。この時期以外に試験を開始する必要が生じた場合には， 4 月，10 月以外にも試験を開始することができる。
　A.4 判定
　試験開始後 24 か月たったときの評価によって，塗膜に，割れ，はがれ及び膨れがなく，つやの変化の程 度が見本品と比べてつやの変化の程度を示す等級が大きくなく，さらに，見本品の色差値に比べ，試料の色差値が大きくなく，かつ白亜化の等級及び光沢保持率が各等級によって以下の条件を満たしたときとす る。
　1 級は，光沢保持率が 60 %以上で，白亜化の等級が 1 又は 0 である。
　2 級は，光沢保持率が 40 %以上で，白亜化の等級が 2，1 又は 0 である。
　3 級は，光沢保持率が 30 %以上で，白亜化の等級が 3，2，1 又は 0 である。

　JIS K 5600-7-6₂₀₀₂「塗料一般試験方法－第７部：塗膜の長期耐久性－第６節：屋外暴露耐候性」

　4. 一般要求事項
　屋外で暴露された塗膜の耐久性は，その塗膜を暴露したときの方法・場所・季節が影響する。そのため，これらのパラメータと塗膜の用途は，暴露が実施された時期を考慮しなければならない。特に，次のパラメータは考慮しなければならない。
　a) 暴露場の場所：例えば，工業地帯，海岸地帯，田園地帯など場所の選択では，そこが明らかに汚染の種類及び水準が異なり，試験をする塗膜の最終用途に適していなければ，避けなければならない。
　5. 暴露架台
　ほかに規定又は協定がなければ，試験片は赤道に向けて暴露台を使用する。・・・
　試験片は，通常水平に対して 45°の角度に保つ。塗膜の使用目的，又は地域によっては他の角度でもよ い。例えば，自動車用塗料及び屋根用塗料は 5°，又はテクスチャー壁塗料は垂直暴露でもよい。腐食性 能を試験する場合は試験片を赤道に向けて 45°又は 5°若しくは垂直に暴露するのが適切である（EN 13523-19 参照）。赤道に面して暴露されていない試験片は赤道に面して暴露された試験片より乾燥が遅い ので，長い期間湿潤している。このことはより腐食しやすい傾向になる。 ・・・
　附属書 1（規定） 耐候試験の実施及び管理
　1 耐候試験の実施
　1.1 塗料製造業者の実施
　塗料製造業者は，毎年 4 月から 9 月まで及び毎年 10 月から翌年 3 月までの各 6 か月間に自己が製造した製品の全バッチについて，それぞれの種類及び主な色ごとに分けて試料として 保管し，それぞれの集団からその集団の品質を代表するものを選び出し，この規格によるほか，次の事項に従って耐候試験を開始する。同時に同じ試料について公的機関に耐候試験を委託する。
　1.2 公的試験機関での実施
　耐候試験を委託された公的試験機関では，1.1 と同じ時期に試験を開始して 耐候試験を行い，その試験記録を作成する。試験記録は試験委託者に送付する。
　参考 公的試験機関 塗料の耐候試験を委託する公的試験機関としては，財団法人日本塗料検査協会， 耐候試験の場所としては．財団法人日本ウエザリングテストセンター暴露試験場などがある。
　
　【参考】
　大気暴露試験ハンドブック（財）日本ウエザリングテストセンタ―

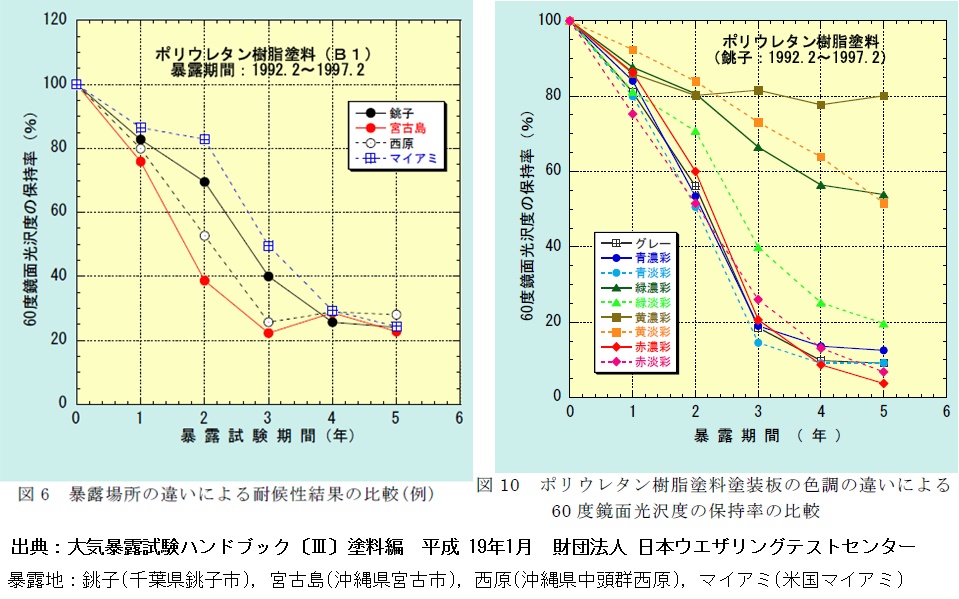

　ハンドブック中に紹介される常温反応硬化形ポリウレタン樹脂塗膜の暴露試験結果を抜粋して下図に紹介する。
　左図は，塗色グレーの塗膜を異なる暴露試験場に同時に暴露した結果である。暴露試験場の環境因子が異なるため，試験結果に大きな違いが認められる。
　右図は，塗色の異なる塗膜を千葉県銚子の暴露試験場に同時に暴露した結果である。暴露環境が同一であっても塗色，すなわち着色顔料などの添加剤が異なると試験結果に著しい違いが認められる。
　なお，左図の銚子暴露試験結果と右図の塗色グレーの試験結果が異なる。ハンドブック中に原因を推定できる記載はないが，試験シリーズが異なることが原因と推測される。すなわち，試験開始時期の違い，採用した塗料の製造ロットの違い，又は塗料供給メーカーの違いなどの要因が推測される。 　JIS規格の品質において，隠蔽率に関しては，白淡彩色 90％以上，鮮明な赤及び黄色 50％以上，その他の色 80％以上と塗色により合否判定基準を変えている。一方，屋外暴露耐候性は，等級を決める重要な性能規定であるにもかかわらず，結果に大きく影響する暴露試験地，塗色を限定せずに単一の合否判定基準を採用していることに疑問が生じる。

　JIS規格の品質項目に対応する試験方法は次の通りである。

　JIS K 5600-1-1「塗料一般試験方法−第１部：通則−第１節：試験一般（条件及び方法）」
　JIS K 5600-2-6「塗料一般試験方法−第２部：塗料の性状・安定性−第６節：ポットライフ」
　JIS K 5600-3-2「塗料一般試験方法−第３部：塗膜の形成機能−第２節：表面乾燥性（バロチニ法）」
　JIS K 5600-3-4「塗料一般試験方法−第３部：塗膜の形成機能−第４節：製品と被塗装面との適合性」
　JIS K 5600-4-1「塗料一般試験方法−第４部：塗膜の視覚特性−第１節：隠ぺい力（淡彩色塗料用）」
　JIS K 5600-4-7「塗料一般試験方法−第４部：塗膜の視覚特性−第７節：鏡面光沢度」
　JIS K 5600-5-1「塗料一般試験方法−第５部：塗膜の機械的性質−第１節：耐屈曲性（円筒形マンドレル法）」
　JIS K 5600-5-3「塗料一般試験方法−第５部：塗膜の機械的性質−第３節：耐おもり落下性」
　JIS K 5600-6-1「塗料一般試験方法−第６部：塗膜の化学的性質−第１節：耐液体性（一般的方法）」
　JIS K 5600-7-4「塗料一般試験方法−第７部：塗膜の長期耐久性−第４節：耐湿潤冷熱繰返し性」
　JIS K 5600-7-7「塗料一般試験方法−第７部：塗膜の長期耐久性−第７節：促進耐候性及び促進耐光性（キセノンランプ法）」
　JIS K 5601-1-2「塗料成分試験方法−第１部：通則−第２節：加熱残分」

　

旧 JIS K 5657「鋼構造物用ポリウレタン樹脂塗料」の概要

　この規格の適用範囲は，主に橋梁・タンク・プラント，その他の鋼構造物などを対象とする長期の防食及び耐候性美粧仕上げに用いられる鋼構造物用ポリウレタン樹脂塗料についてである。
　この規格では，鋼構造物用ポリウレタン樹脂塗料用中塗と鋼構造物用ポリウレタン樹脂塗料上塗の 2種類が規定されている。
　中塗り塗料
　鋼構造物用ポリウレタン樹脂塗料用中塗は，鋼構造物用ポリウレタン樹脂塗料上塗と組み合わせて用いることによって下塗り塗料との付着性向上を目的とする塗料である。
　気温 10℃以上ではエポキシ樹脂・顔料・溶剤などを原料とする主剤，及びポリアミド樹脂を主な原料とする硬化剤からなる常温硬化形の 2液形エポキシ樹脂塗料が規格されている。
　外気温 10℃未満ではエポキシ反応が進まないので，低温用として，ポリオール樹脂で構成される主剤，ポリイソシアネートを硬化剤とする常温硬化形のウレタン結合で硬化するタイプが規格されている。
　上塗り塗料
　鋼構造物用ポリウレタン樹脂塗料上塗は，ポリオール樹脂・顔料・溶剤などを主な原料とした主剤とポリイソシアネートを硬化剤とする常温硬化形の 2液形ポリウレタン樹脂塗料が規格されている。

旧 JIS K 5659「鋼構造物用ふっ素樹脂塗料」の概要

　この規格の適用範囲は，主に橋梁・タンク・プラント，その他の鋼構造物などを対象とする長期の防食及び耐候性美粧仕上げに用いられる鋼構造物用ふっ素樹脂塗料についてである。
　この規格では，鋼構造物用ふっ素樹脂塗料用中塗と鋼構造物用ふっ素樹脂塗料上塗の 2種類が規定されている。
　鋼構造物用ふっ素樹脂塗料用中塗は，鋼構造物用ふっ素樹脂塗料上塗と組み合わせて用いることによって付着性向上を目的とする材料である。
　中塗り塗料
　JIS K 5657と同様に，外気温 10℃では常温硬化形の2液形エポキシ樹脂塗料が，外気温 10℃未満では常温硬化形のウレタン結合で硬化するタイプが規格されている。
　上塗り塗料
　鋼構造物用ふっ素樹脂塗料上塗は，ポリオール樹脂（ふっ素含有ポリオール）・顔料・溶剤などを主な原料とした主剤とポリイソシアネートを主な原料とした硬化剤からなる常温のウレタン結合で硬化する 2液形塗料として規格されている。
　
　注：規格の種類に関する解説から，構造物用ふっ素樹脂塗料上塗は，水酸基を持つフルオロオレフィン／ビニルエーテル共重合体，又はフルオロオレフィン／ビニルエステル共重合体などのふっ素含有ポリオールを主剤に用い，イソシアネートプレポリマーを硬化剤とする塗料であることが明らかで，次項で紹介する一般的な【ふっ素樹脂塗料】とは異なり，常温硬化形のポリオール硬化形ポリウレタン樹脂塗料の範疇に入る塗料である。
