  ここでは,給湯,給熱,発電,動力源に用いられるボイラに関連し, 【ボイラとは】, 【ボイラの種類】, 【ボイラに用いる水について】 に項目を分けて紹介する。

  ボイラとは

 ボイラ( boiler )
 火炎,燃焼ガス,その他の高温ガスなどの熱エネルギーを用いて,蒸気又は温水を発生させる装置をいい,工場,建築物等で利用される熱や水蒸気の供給源として,蒸気機関車等の動力源として古くから利用されてきた。また,火力発電所などの発電設備,大型船舶では,蒸気タービンと共に主要な設備になっている。

 燃料には,気体の天然ガスや石油ガス,液体の重油,原油や軽油,固体の石炭や木質材などが用いられる。
 従って,燃焼に伴う排気ガスは,環境汚染の原因となる成分を多く含む場合が少なくない。このため,次節で紹介する排煙処理装置(電気集塵器・バグフィルタ,脱硝装置,脱硫装置など)により煤塵,窒素酸化物,硫黄酸化物を除去し,国及び地方自治体の定める環境基準に適合させなければならない。
 近年では,ボイラ運転に伴い発生する重油灰,石炭灰などを回収し,リサイクルされることも多くなっている。

 表記:ボイラについて
 一般には,ボイラー”と長音符合を付けた表記が多い。しかし,JIS B 8201「ボイラの給水及びボイラ水の水質」など JIS規格では,長音符合を省略したボイラの表記が採用されている。これは,次に紹介する表記法に関する JIS規格に準じているためである。

 JIS Z 8301 「規格票の様式及び作成方法: Rules for the layout and drafting of Japanese Industrial Standards 」
 附属書 G (規定) 文章の書き方,用字,用語,記述符号及び数字,G.6 用語及び外来語の表記,G.6.2 外来語の表記
 G.6.2.2 英語の語尾に対応する長音符号の扱い
 英語の語尾に対応する長音符号の扱いは,通常,次による。
 なお,英語の語末の -er,-or,-ar などは,ア列の長音とし,長音符号を用いて表すものに当たるとみなす。
 a) 専門分野の用語の表記による。
 注記 学術用語においては,原語(特に英語)のつづりの終わりの -er,-or,-ar などを仮名書きにする場合に,長音符号を付けるか,付けないかについて厳格に一定にすることは困難であると認め,各用語集の表記をそれぞれの専門分野の標準とするが,長音符号は,用いても略しても誤りでないことにしている。
 b) 規格の用語及び学術用語にない用語の語尾に付ける長音符号は,表 G.3 による。
 表 G.3−外来語の表記に語尾の長音符号を省く場合の原則
 a) その言葉が 3 音以上の場合には,語尾に長音符号を付けない。 エレベータ(elevator)
 b) その言葉が 2 音以下の場合には,語尾に長音符号を付ける。 カー(car),カバー(cover)
 c) 複合の語は,それぞれの成分語について,上記 a) 又は b) を適用する。モータカー(motor car)
 d) 上記 a) ~ c) による場合で,長音符号を書き表す音(例 1 ),はねる音(例 2 ),及びつまる音(例 3 )は,それぞれ 1 音と認め,よう(拗)音(例 4 )は 1 音と認めない。
 例 1 テーパ(taper),例 2 ダンパ(damper),例 3 ニッパ(nipper),例 4 シャワー(shower)

  ページの先頭へ

  ボイラの種類(分類)

 法的な分類
 労働安全衛生法の規定に基づく労働安全衛生法施行令で,取り扱うための資格などの関係で,圧力,伝熱面積,及び胴の内径の大きさにより,ボイラ,小型ボイラ,その他(簡易ボイラ,第一種圧力容器,小型容器,第二種圧力容器,簡易容器)に区分されている。
 なお,火力発電所の場合は,電気事業法の適用を受ける。

 燃料による分類
 石炭,石炭を微粉砕した微粉炭,バガス( Bagasse:サトウキビ搾汁後の残渣)などの固形燃料を使用するボイラを石炭燃焼ボイラ( coal fired boiler )という。
 重油,原油,軽油,アスファルトなどの液体燃料を使用するボイラを重油燃焼ボイラ( oil fired boiler )という。
 天然ガス,石油ガスなどの気体燃料を使用するボイラをガス燃焼ボイラ( gas fired boiler )という。

 構造による分類
 ボイラは,その構造により,基本的に水管ボイラと丸ボイラに分類される。
 水管ボイラ( water tube boiler )
 水管ボイラとは,胴内に水を通した多数の管を配置し,管の外から加熱して蒸気を発生させる方式のボイラをいう。
 水管ボイラは,多量の高温・高圧の蒸気を得ることができるので,火力発電などの大型ボイラで用いられる。

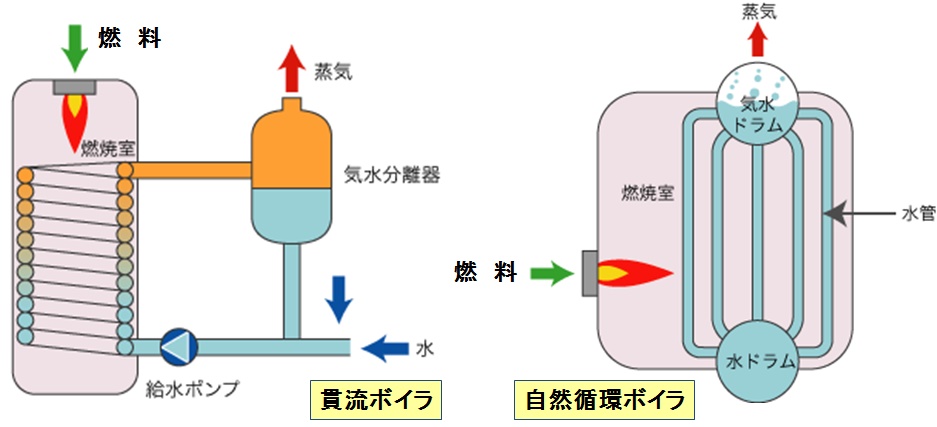

水管ボイラの概要図

水管ボイラの概要図
元図出典:仙台市ガス局ガスボイラー

 火力発電では,JIS B 0126 「火力発電用語−ボイラ及び附属装置: Glossary of terms for thermal power plants Boilers and auxiliary equipment 」で水の循環方法により,水管ボイラを強性循環ボイラ,自然循環ボイラ,貫流ボイラに分類している。
 強制循環ボイラ( forced circulation boiler )
 ポンプによって強制的にボイラ水を循環させるボイラ。( JIS B 0126 )
 自然循環ボイラ( natural circulation boiler )
 ボイラ内の気水の密度差によって自然にボイラ水を循環させるボイラ。( JIS B 0126 )
 貫流ボイラ( once-through boiler )
 給水を管の一端からポンプで押し込み,管の他端から蒸気を取り出すボイラ。( JIS B 0126 )
 水管の配列には、単管状のものと多管状のものがあり,水と蒸気の比重の差がない超臨界ボイラや,急速起動が必要な小型ボイラに用いられる。
 貫流ボイラは,効率が良く, 起動時間が早い,コンパクトで省スペースを実現できるなどのメリットはあるが,純度の高い給水を必要とする。

 火力発電用としては分類されていないが,他の分類として次の構造分類の水管ボイラもある。
 特殊循環ボイラ
 主として管によって構成され,一端から水を送り込み,他端から汽水混合物を取り出し,汽水分離器で分離後,加熱管へ戻る熱水の量が汽水混合物の 50 %以下となる水管ボイラ。貫流ボイラに分類されることもある。( JIS B 8223 )
 排熱回収ボイラ
 ガスタービンの廃棄熱を回収して蒸気を発生させるボイラ。( JIS B 8223 )

 丸ボイラ( cylindrical boiler )
 本体が直径の大きい円筒形の胴体からできていて,内部に組込まれた煙管,炉筒,火室などにより構成されるボイラである。
 保有水量が比較的多く,負荷の変動に強い特徴はあるが,立ち上がりが遅く,爆発事故の被害は甚大となる。
 構造上,中小規模のものが多く,ボイラ内の保守が容易なため,給水の水質に対し,水管ボイラ程の純度を求められない。

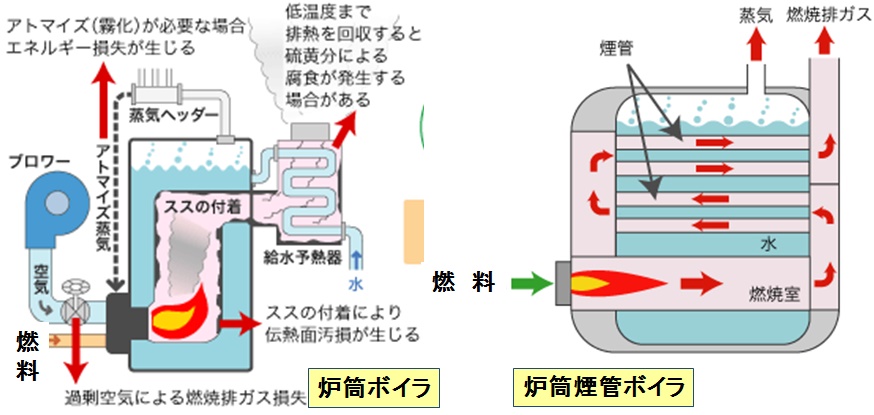

丸ボイラの概要図
