  電気伝導率とは

 前項の【電気伝導率測定】で紹介した測定原理の適用例として,水質分析などで広く用いられる電解液の電気伝導率測定を紹介する。
 なお,電気伝導率( electric conductivity )は,JIS規格で規定する導電率( conductivity )の他に,一般的には比電導度( specific conductivity ),電気伝導度( conductance ),電導率( conductivity ),または単に伝導率( conductivity ),伝導度( conductivity )と称されることもあるので,意味は文脈から理解しなければならない。次には,JIS 規格での用語の定義を紹介する。

 JIS K 0213 「分析化学用語(電気化学部門)」
 電気伝導度(溶液の)( conductance (of solution) )
 溶液の電気抵抗の逆数。 SI単位はジーメンス(S)
 電気伝導率( electric conductivity ),導電率(溶液の)( conductivity (of solution) )
 溶液がもつ抵抗率の逆数で,電極間距離を電極表面積と電気抵抗との積で除した値。 SI単位は Sm-1(ジーメンス毎メートル=Ω-1 m-1 )。
 注記 電気伝導率,電気伝導度及び測定セルのセル定数は,次の式で示す関係にある。
      L = J×LX
      ここに,L :測定試料の電気伝導率( S /m ),J :セル定数( m-1 ),LX :測定した電気伝導度( S )

 JIS K 0130 「電気伝導率測定方法通則」
 電気伝導度( conductance )
 電解質水溶液を満たした電極間の溶液の電気抵抗 ( R ) の逆数。
 注記 記号は G ,単位は S (ジーメンス)。
 電気伝導率( electrical conductivity, electric conductivity, electrolytic conductivity )
 面積 1 m2 の 2 個の平面電極が,距離 1 m で対向している容器に電解質水溶液を満たして測定した電気抵抗の逆数。
 注記 導電率ともいう。記号はκ(カッパ),単位は S /m であるが,電気伝導率の数値によって,mS /m,µS /m などを用いる。

  ページの先頭へ

  溶液の電気伝導率

 これまでは,固体の電気伝導率は,物質の形状に依存しない物性値として,電気抵抗率 ρの逆数記号σ(シグマ)で表し,導体の電気抵抗 R ,表面積 A ,電極間の距離 d から次式を用いて求めることができるとしてきた。
      σ= 1 /ρ= R-1 ( d /A )

 溶液の電気伝導率は,後述するように,測定する容器(セル)の形状の影響を受けるため,用いる容器で決まる容器定数 J ( cell constant )を実験的に求め,得られた溶液抵抗 Rsoln から電気伝導率を次式から求めなければならない。
 このとき,溶液の電気伝導率には,記号κ(カッパ)単位 S m-1 (ジーメンス毎メートル)を用いるのが一般的である。
      κ = Rsoln-1 J

 溶液の電気伝導率κは,溶液中の電解質の濃度と種類(イオンの移動度)で変化する。このため,種々の溶液の電気伝導性の比較に不都合が生じる。
 そこで,溶液間の比較では,モル濃度当りの伝導率,すなわちモル伝導率Λ(ラムダ)を用いるのが一般的である。
 溶液のモル濃度を c ( mol m-3 ) とすると,モル伝導率Λ(単位: S m2 mol-1 )は,次式で定義される。
      Λ = κ /c
 一般にΛの値は,濃度の増加とともに減少する傾向があり,塩化カリウム( KCl )などの強電解質の希釈溶液では Λと c との関係が直線になる。これをコールラウシュ( Kohlrausch )の平方根則という。
 複数の濃度で計測し,濃度 c = 0 に補外したΛの値を無限希釈モル伝導率Λという。無限希釈状態では,強電解質でも弱電解質でも完全に解離している(解離度 a = 1 )とみなせる。
 例えば,電解質 AB の場合に,電解質のΛは,構成イオン( A+ ,B- )の無限希釈モル伝導率(λ+ ,λ- :小文字のラムダ)の和で表すことができる。
      Λ = λ+ + λ-
 これをコールラウシュのイオン独立移動の法則という。弱電解質のΛは,この法則を用いて間接的に求めることができる。

 【参考】
 電気抵抗率( electrical resistivity )
 抵抗率(resistivity)や比抵抗(specific electrical resistance)ともいわれ,物質・材料の電流の流れ難さを比較する時に用いられる材料固有の物性値で,上述の電気伝導率の逆数である。材料学の分野では,体積抵抗率(volume resistivity),体積固有抵抗という場合もある。
 物質の電気抵抗 R は,物質の電気抵抗率ρ,物質の長さ L ,断面積 Aのとき,ρ=RA/ L で表され,単位は,Ω・m が用いられる。
 なお,電気抵抗率は,温度,材料に含まれる不純物,塑性ひずみの有無などにより変わるので,材料設計も容易で,ひずみや応力のセンサにも利用される。

 JIS C 5600「電子技術基本用語」における定義
 電気伝導( electric conduction )
 物質に外部電界を印加することによって,電荷が移動して電流が流れる現象。 電荷を運ぶキャリヤの種類に応じて,電子伝導,正孔伝導又はイオン伝導という。
 コンダクタンス( conductance )
 物体の電流の流れやすさを表す量で,単位電圧を印加したときに流れる電流。
 I = GV( I:電流,V:電圧,G:コンダクタンス)で Gの単位は,S (= A/V )。
 導電率,(電気)伝導率,(電気)伝導度( conductivity )
 物質の電流の流れやすさを表す尺度で,単位電界を印加したときに流れる電流密度。
 抵抗( resistance )
 物体の電流の流れ難さを表す量で,コンダクタンスの逆数。 単位(Ω=1/S) 。
 抵抗率,比抵抗( resistivity,specific resistance )
 物体の電流の流れ難さを表す尺度で,導電率の逆数。 単位は(Ωm)。

  ページの先頭へ

  溶液抵抗の測定装置

 溶液の電気伝導率は,数千 Hz (ヘルツ)までの比較的低い周波数の交流を用いて計測するのが一般的である。
 汎用で用いられる装置には,交流(市販の装置では周波数 1000 Hz 前後)を用いた 2 端子(電極)法を用いたホイーストンブリッジによる計測装置が多い。

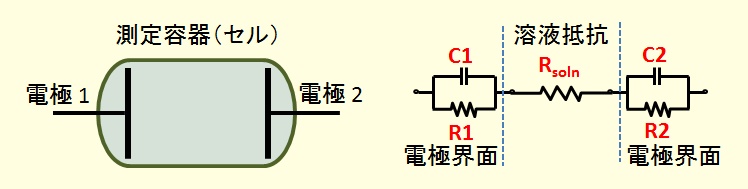

溶液の電気伝導率測定用セル(交流 2 端子(電極)法)と等価回路
