物 理 流体(流体の抵抗)

  ☆ “ホーム” ⇒ “生活の中の科学“ ⇒

 ここでは,流体中の物質に働く力に関し, 【完全流体中の物質に作用する力】【粘性流体中の物質に作用する力】【空気抵抗(抗力)とは】【レイノルズ数とは】【流体の抗力とは】【ストークスの式について】 に項目を分けて紹介する。

【完全流体中の物質に作用する力】

 静止した流体中を物体が一定速度 v で移動している時,座標を物体に固定すると,流体が静止した物体に向かって一定速度 - v で流れていると解釈できる。

 粘性を無視した取扱いができる完全流体(perfect fluid)の定常流体の中に,流れに対して対称な物体がある場合は,物体を避けるように流れが迂回する。このとき,物体回りの流線は物体の前後で対称形になる。
 完全流体では,粘性による接線方向の力を受けないので,物体に作用する力は,物体の面に対して鉛直方向の力(垂直応力のみである。

 クッタ‐ジュコフスキーの定理(Kutta-Joukowski's theorem)
 飛行機の翼などに発生する揚力(lift)を計算するために用いられる空気力学(aerodynamics)の基本理論である。 一様な流れ(一様流)の粘性のない流体中に,断面形の任意な柱状物体を,流れの方向に対し直角に置いた時,物体に対し流れの直角方向に作用する力,すなわち物体の軸方向の単位長さ当りの揚力 L は,
       LρU Γ
で与えられる。なお,ρは流体の密度,U は一様な流れの速度,Γは物体の周りの循環(circulation)である。

 循環とは,一様流に対して物体を置くと,物体を回る流れが誘発されるが,流体力学では,この流れの大きさ(渦の強さ)を示す量を循環Γ:ガンマ)とよび,閉曲線上での流体の速度の線積分で与えられる。
 定性的に示すと,を傾けて置いた時,循環 Γ流速 U に比例し,傾きの大きさが大きいほど大きくなる。

 従って,揚力は流体の密度ρ,流速 U の2乗に比例するとともに,翼の傾きの影響も受ける。
 なお,揚力のモデル式は,動圧 1/2 ρU2,循環とストークスの定理で結び付けられる代表面積 S 揚力係数 CL を用いて,
       L1/2 ρU2 S CL
で表されるのが一般的である。ここで, U は物体と流体の相対速度である。

 ダランベールのパラドックス(D'Alembert's paradox)
 静止している完全流体(粘性がない流体)中で,物体を等速直線運動させたとき,又は一様流の中に物体を置いた時,物体に抗力(drag)が働かないという定理(逆理)である。
 この定理には,何ら矛盾はないが,実在の流体での経験(抗力が計測される)に反するため,俗にパラドックスと称されるようになった。

 ここで,完全流体の一様流の中に円柱を置いた場合を考える。一様流の速度の大きさを U 密度ρ,円柱から無限遠の圧力を P とした時,円柱回りの圧力分布 p(θ) は,ベルヌーイの式から,

 と書ける。ここで,p0 は,θ= 0 , πで流速 0 となる点(よどみ点)の圧力である。
 従って,円柱表面上の圧力は,

となる。

 円柱にかかる圧力の合力 を P( Px,Py ),n を円柱表面の単位法線ベクトルとし,上式を用いて全周にわたって積分

すると,結論として,Px = 0 ,Py = 0 となる。
 すなわち,圧力分布が上下 (前後)対称で,力の向きは上下(前後)の部分でそれぞれ反対方向に向い,円柱には流れの抗力が働かないことになる。

 このパラドックスが生じる原因は,無限遠方まで広がる 1 種類の流体で,粘性を考慮しないこと,重力などの体積力を考慮しないこと,連続の一様流であること,物体が単独で存在することを前提としているためである。従って,前提のいずれかが成り立たない場合は抗力が発生する。

  ページの先頭へ

 【粘性流体中の物質に作用する力】

 実用の流体は,多少なりとも粘性を有する。ナビエ–ストークス方程式は,粘性流体の運動を記述する 2 階非線型偏微分方程式で,NS 方程式とも略される基本方程式であるが,そのままで解を求めることが困難なほど複雑である。
 粘性率が一定で非圧縮性の流れに関し,流れの速度場 v ,密度ρ,圧力 p ,動粘性係数ν(=μ/ρ), 外力場(加速度)f とした時,近似方程式は,

で与えられる。

 粘性流体(viscous fluid)では,粘性により,接触する物体の表面に境界層が形成され,接線方向の力(せん断応力が作用する。

 マグヌス効果(Magnus effect)
 粘性を有する流体中において,回転する円柱や球が一定速度で移動する場合,又は流体が一様に流れる場合に,流に対して垂直方向の力(揚力が働く現象をマグナス効果という。
 回転する円柱や球の表面に接する流体は,粘性により引きずられ,回転速度と粘性に相応する循環 Γが発生し,移動方向や流に対して垂直方向の力 L揚力
       LρU Γ
が発生する。なお,ρは流体の密度,U は一様な流の速度,Γは物体の周りの循環である。
 これは,前出の循環 Γを有する翼に生ずる揚力の式(クッタ・ジュコーフスキーの定理と一致する。

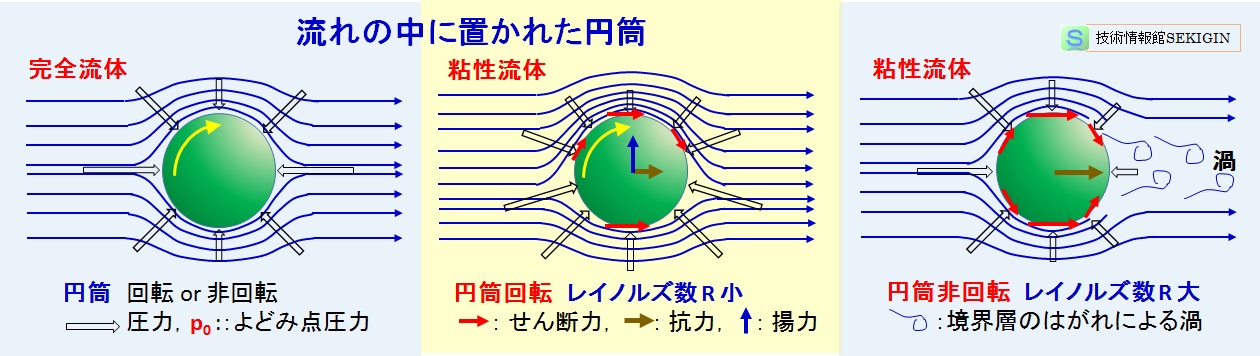

流れの中に置かれた円筒(模式図)
