   【ラーメン橋】

  • ラーメン橋(rigid-frame bridge)

    ラーメン橋

    ラーメン橋
    写真:株式会社IHIインフラシステム


     骨組構造のうちで,部材間が剛結されているものをラーメン構造といい,主構造にラーメン構造を用いた橋梁をラーメン橋いう。門形ラーメン橋,頬杖形ラーメン橋,フィーレンデール橋などがある。

  • 方づえ橋(strutted beam bridge)
     写真のように主桁を方づえによって支持する橋梁をいう。谷が深くて橋脚を作ることができない場合などに使われる。

  • 格子構造(grating structure)
     並列した主桁を横桁で連結し,格子状に組んだものをいう。1本の主桁に作用する荷重を,横桁によって他の主桁にも分配し,道路などで幅員の広い橋において,経済的な設計ができる。

  • 斜角桁(skew bridge)
     桁の構造中心線と支持辺とが斜角をなす桁をいう。

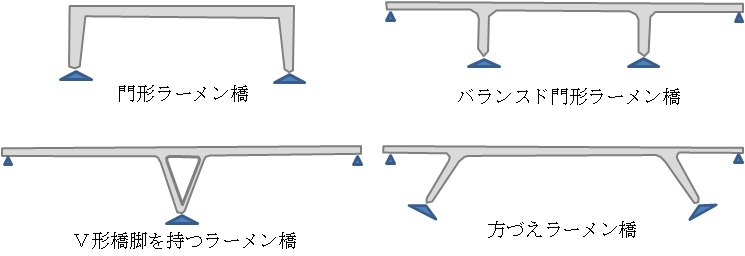

    ラーメン橋の分類

    ラーメン橋の分類
