   【吊り橋・斜張橋】

  • 吊り橋(Suspension bridge)
     広義には,綱などの張力で吊り下げて支える形式の橋梁をいい,斜張橋もつり橋の一種となる。狭義には,2 本の主塔とそれに渡される 2 組のメインケーブルを持ち,そのケーブルから鉛直に垂らされたハンガーロープで桁を支持する橋梁をつり橋という。

  • 斜張橋(cable stayed bridge)
     橋脚上に主塔から,ケーブルを斜めに橋桁の数か所に張り,つり橋のように橋桁をつった形式の橋梁をいう。
     弾性支承で支持された連続桁として設計されている。連続桁(continuous girder)とは,主桁が 2 径間以上にわたり連続する桁をいう。

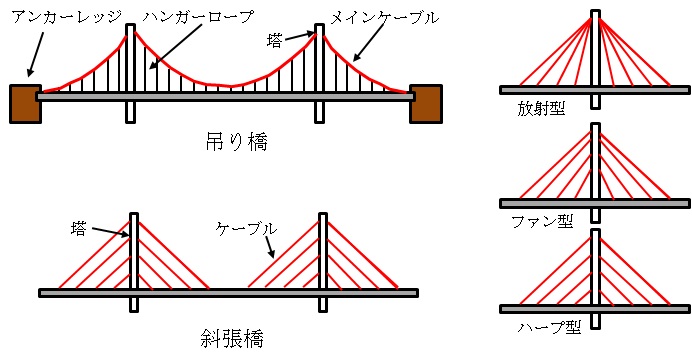

吊り橋と斜張橋

吊り橋と斜張橋
